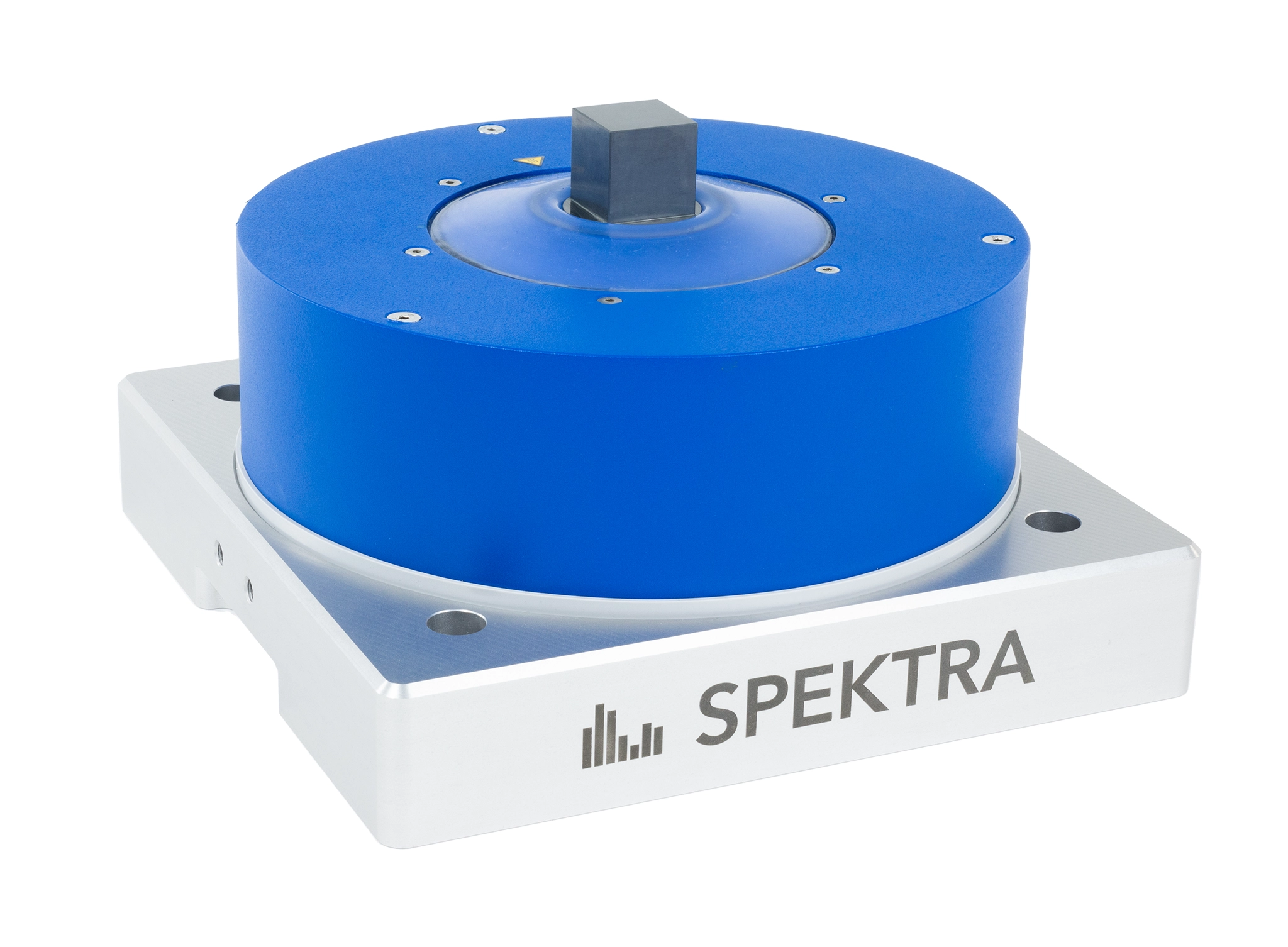

SE-21
Leistungsstarker Hochfrequenz-Schwingungserreger aus der SE-2X Serie mit würfelförmiger Keramikarmatur zur Prüflingsanregung aller Achsen. Der SE-21 bietet mit seinem elektrodynamischem Antriebssystem einen sehr weiten Frequenzbereich bei geringen Querschwingungen. Eine hohe Nutzlast, der einfache Betrieb in einer Klimakammer (als SE-21T) und die vielen Erweiterungen, machen den SE-21 zu einem Multitool für das Testen, Charakterisieren und Kalibrieren von Schwingungssensoren oder kleineren elektronischen Geräten.
Downloads:
Kennzahlen
- Beschleunigung, max. (Sinus-Spitze): 390 m/s2
- Kraft, max. (Sinus-Spitze): 95 N
- Frequenzbereich: 3 Hz...50 kHz (mit optionalem internen Referenzsensor)
- Querschwingung typisch <5 %
- Weg, max. (Spitze-Spitze): 10 mm
- Temperaturbereich: -20 °C…+80 °C bzw. -40 °C…+120 °C als SE-21T
- Nutzlast, max.: 2 kg vertikal / 1 kg horizontal
Features
- würfelförmige Keramik-Armatur für variable Prüflingsankopplung
- erste axiale Resonanz > 52 kHz
(> 51 kHz beim SE-21T) - einfacher Einsatz in Klimakammern
- effizienter elektrodynamischer Antrieb
- optional erhältlicher integrierter Referenzsensor
- keine Druckluftversorgung oder Nulllageregelung nötig
- Schwenkgestell für vertikale und horizontale Nutzung erhältlich
Anwendungen
- Schwingungstests in unterschiedlichen Richtungen zur Erregungsachse
- Kalibrierung von Schwingungssensoren nach ISO 16063-21
- Schwingungs- und Vibrationstests von kleineren Geräten
- Device Testing und Sensorcharakterisierung
- Unterricht und Training
Temperatur-Optionen
- Temperaturüberwachung, aktive Kühlung
- SE-21T mit erweitertem Temperaturbereich für mehr Testanwendungen
- Einsatz in der Klimakammer
Weitere Details entnehmen Sie bitte dem technischen Datenblatt. Änderungen vorbehalten.
![Vorderansicht des PA 500 DM](assets/images/9/SPEKTRA_PA%20500%20DM_01-f61ec29b.jpg)
PA 500 DM
PA 500 DM
Für alle Schwingungserreger die einen 500 VA Leistungsverstärker (Lastimpedanz 4 Ω) benötigen. Der PA 500 DM bietet einen max. Frequenzbereich DC...200 kHz, geringe harmonische Verzerrung, hohe Betriebszuverlässigkeit auch bei Temperatur- und Netzschwankungen und hilfreiche Schutzfunktionen.
chevron_right
![](assets/images/f/SPEKTRA_SE-2x-Trunnion_01-f54cd0fa.jpg)
SE-2x Schwenkgestell
SE-2x Schwenkgestell
Erlaubt es, die Schwingungsachse der Schwingungserreger (SE-20, SE-21 und SE-29) in einen beliebigen Winkel zwischen 0° und 90° zur Vertikalen zu schwenken und zu fixieren.
chevron_right
