Schwenkgestell
Erlaubt das Kippen und Feststellen des Erregers in einem beliebigen Winkel. Mit exakten Anschlägen bei 0° und 90°.
Erfüllen Sie steigende Anforderungen beim Prüfen, Charakterisieren und Kalibrieren von Sensoren.
Schwingungserreger neu gedacht.
Sensorprüfung leicht gemacht: Investieren Sie in Vielseitigkeit und Langlebigkeit!
Immer höhere Amplituden, extreme Bedingungen, hochsensible Empfindlichkeit... Die Anforderungen an Testequipment zum Prüfen, Charakterisieren und Kalibrieren steigen parallel zu den sich permanent weiterentwickelnden Sensoren. Sie müssen ebenso eine breite Palette verschiedenster Prüflingstypen abdecken können - von kleinsten Baugruppen bis zu sehr schweren Schwingungssensoren. Wenn Ihre Investition dann auch noch langlebig und leicht zu integrieren ist, haben Sie die richtige Entscheidung getroffen.
Für tägliche Testaufgaben bis zu speziellen Anwendungen
Was macht die Schwingungserreger der Serie SE-2X zum Multitalent für zahlreiche Anwendungen?
- hohe Performance bei gleichzeitig sehr geringen Querschwingungen
- jeder Shaker-Typ mit unterschiedlichem Fokus
- Dauerbetrieb auch bei hohen Lasten
- qualitativ hochwertige, langlebige Materialien
- für extreme Temperaturbedingungen als "T-Variante" verfügbar
SE-2X Erreger: beeindruckende Features, überlegene Performance
sehr weiter Frequenzbereich
DC…20 kHz (SE-20)
DC…50 kHz (SE-21, SE-29)
Alle Details entnehmen Sie bitte den Datenblättern!
hohe maximale Nutzlast
für größere Sensoren, Geophone oder für Schwingprüfungen kleinerer Geräte bis zu 2 kg vertikal
geringe Querschwingungen < 5%
bei einem maximalen Schwingweg von 10 mm durch innovative federgelagerte Antriebstechnik
extremer Temperaturbereich
alle SE-2X Erreger sind als „T-Variante“ für den Einsatz in einer Klimakammer bei -40 °C bis +120 °C erhältlich
Dauerbetrieb bei hohen Amplituden
Zwangskühlung durch optionalen Lüfter möglich, sowie Überwachung mittels internem Temperatursensor
schnelle Workflow-Integration
einfache Bedienung und keine Notwendigkeit von Druckluftversorgung oder Nulllageregelung
1) ab 3 Hz mit optionalem internen Referenzsensor
2) empfohlen bis 10 kHz für Kalibrierung von Schwingungssensoren
»Die vielseitigen Anwendungsmöglichkeiten waren ein wichtiger Teil des Entwicklungskonzeptes.«
Hohe Leistung auch bei hohen Lasten
Mit der SE-2X-Serie ergeben sich neue Einsatzmöglichkeiten für das Testen und Kalibrieren von größeren Sensoren, Geophonen oder auch für Schwingprüfungen kleinerer Geräte. Die maximale Nutzlast liegt dabei bis zu 2 kg in vertikaler Anregung.
Mit dem optional erhältlichen Schwenkgestell können Prüflinge bis zu 1 kg in horizontaler Richtung angeregt werden.
Geringe Querschwingungen

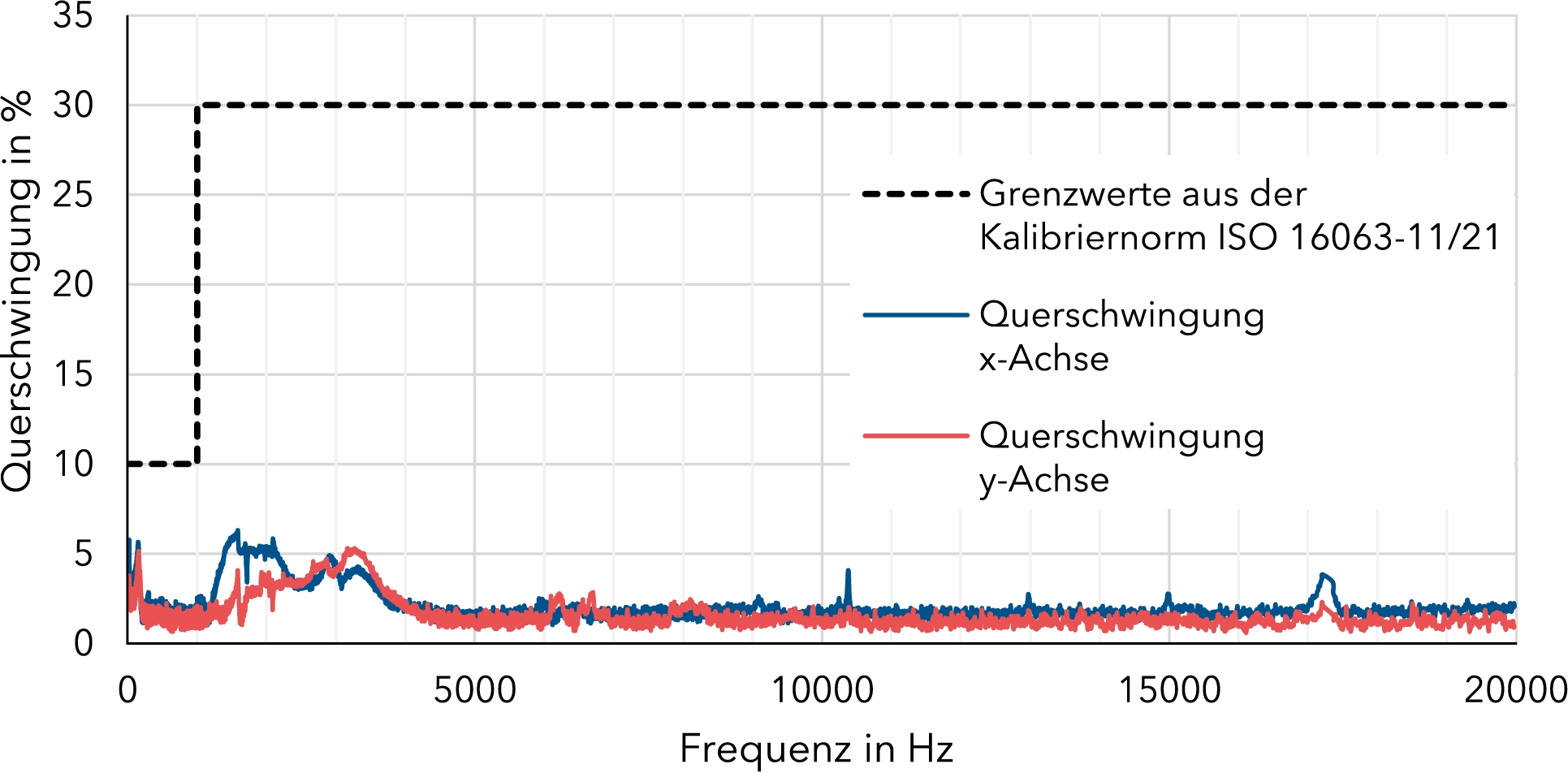

Wie in dem Diagramm zu sehen, liegen die Werte der Querbeschleunigung von typischerweise < 5 % zur Hauptachse und damit in breiten Frequenzbereichen weit unter den geforderten Grenzwerten der ISO 16063-11/21. Darum sind diese Schwingungserreger zum Beispiel für die Charakterisierung oder Kalibrierung von Sensoren besonders geeignet.
- Erfüllt die Normen der ISO 16063-11/21 zum Kalibrieren von Schwingungssensoren
Testen direkt in Klimakammer
Alle SE-2X-Erreger bieten grundsätzlich einen Standard-Temperaturbereich von -20 °C ...+80 °C.
Für Tests unter besonderen klimatischen Bedingungen sind sie als „T-Variante“ für den Einsatz in einer Klima- oder Temperaturkammer im Bereich -40 °C ...+120 °C erhältlich. Für diesen Anspruch kommen ausgesuchte Materialien und eine spezifische Bauweise zum Einsatz.
Dauerbetrieb bei hohen Amplituden
Durch eine Zwangskühlung der Spule und Armatur mit einem optionalen Lüfter, sind die SE-2X-Erreger auch für den Dauereinsatz geeignet.
Gleichzeitig kann mittels eines eingebautem Sensors eine Live-Temperaturüberwachung erfolgen. Beide Sets sind sinnvolle Ergänzungen, um einer Überhitzung entgegenzuwirken. Sie sind als Option für alle Shaker dieser Serie erhältlich.
Schnelle Integration in Ihren Workflow
Für eine leichte, reibungslose Implementierung in jede Laborumgebung sind die Shaker ohne Druckluftversorgung entwickelt wurden. Damit entfällt auch die Nulllageregelung, was die Arbeitszeiten verkürzt. Durch die benutzerfreundliche einfache Bedienung sind die SE-2X Schwingungserreger schnell in bestehende Workflows integriert.
Wenn Sie sich für einen SE-2X-Erreger entscheiden, entscheiden Sie sich auch für das Know-how unserer Experten. Wir beraten Sie gern, damit Sie schnell und problemlos starten können!
Vielseitige Ankopplung Ihrer Prüflinge
Zur Montage der Prüflinge am Shaker stehen unterschiedliche Methoden zur Verfügung. SE‑20 und SE‑29 verfügen über Schraubgewinde, mit denen die Sensoren direkt oder über diverse Adapter angebracht werden können.
Eine Besonderheit ist die Würfelform des SE‑21. Sie erlaubt das Ankleben des Prüflings an eine beliebige Seite und damit die Anregung verschiedener Achsen. Durch die Keramikarmatur aus einem Stück werden etwaige Störeinflüsse ausgeschlossen, die ein größerer, aufgesetzter Adapter verursachen könnte. Auch das gleichzeitige Testen mehrerer Sensoren ist damit möglich.
Support – vor und nach Ihrer Entscheidung.
Unsere Experten beraten Sie zur Auswahl der passenden Technik und deren Implementierung in Ihre individuelle Testumgebung. Wir sorgen für einen reibungslosen Start und unterstützen Sie bei neuen Herausforderungen.
+49 351 400 24 0
Zum Kontaktformular
Entdecken Sie den SE-20 Schwingungserreger
Zubehör und Optionen
Effizientes Testen, Charakterisieren und Kalibrieren von Sensoren erfordert reibungslose Testabläufe und verlässliches Equipment. Damit Sie exakte Werte ermitteln, Störeinflüsse minimieren und gleichzeitig kosten- und zeitbewusst arbeiten können, ist ein speziell abgestimmtes Technik-Setup unerlässlich.
Aus den Erfahrungen unserer täglichen Test- und Kalibrieraufgaben haben wir für Sie sinnvolle Optionen und ergänzendes Zubehör entwickelt. Mit diesen Erweiterungen sind Sie für alle Anwendungen gerüstet und können Ihren Ergebnissen vertrauen.
- interne IEPE-Referenzbeschleunigungssensoren für Kalibrier-/Messanwendungen
- passender Leistungsverstärker PA 500 DM
- Schwenkgestell für beliebigen Winkel zwischen 0°... 90°
- Adapter-Sets zur Montage unterschiedlichster Sensoren
- Adapter für Näherungssensoren
- Zubehörset für aktive Shakerkühlung
- Ausleseset für internen Temperatursensor
- diverses Zubehör wie Kabel, Verbinder, Adapter und Werkzeug
