CV-10 – Stark erweiterter Funktionsumfang durch Firmware Update 1.4
Das CV-10 ist seit knapp zwei Jahren die Lösung zur Kalibrierung von Schwingungssensoren vor Ort an Maschinen und Testständen. Von Anfang an war dieses kompakte Gerät als eine Art transportables Kalibriersystem ausgelegt, dass durch vielfältige Schnittstellen und eine leistungsfähige Hardware einfach an neue Aufgaben angepasst werden kann. Mit der Firmware Version 1.4 werden nun eine Reihe von neuen Funktionen implementiert, die insbesondere das Kalibrieren von Sensoren aus dem Bereich Maschinenüberwachung erleichtern.
Besitzer eines CV-10 können die neue Firmware über die eingebaute Updatefunktion innerhalb weniger Minuten selbst installieren.
Sprechen Sie den SPEKTRA Support darauf an.
Neue Funktionen, die die Bedienung noch einfacher gestalten
Der Fokuspunkt lag auf der Verbesserung des Schwingungsreglers im CV-10, der für das genaue Einregeln der Schwingung zuständig ist. Durch die Optimierung des Reglers konnten wir die Zeit zwischen Eingabe eines Zielwertes und der stabilen Einregelung von Frequenz und Amplitude der Schwingung noch einmal um bis zu 25% reduzieren. Dies macht sich besonders bei automatischen Kalibrierungen bei mittleren bis hohen Frequenzen durch stark verkürzte Messzeiten bemerkbar.
Auch die untere Grenzfrequenz des CV-10 konnte von 7 Hz auf 5 Hz gesenkt werden, was ein Wunsch vieler Kunden war. Neben dem Regler wurde auch die Bedienoberfläche weiter verbessert. Diese ist nun übersichtlicher geworden. Außerdem haben wir die Funktionen zum Management der gespeicherten Daten verbessert.
Erweiterter Funktionsumfang im Überblick
Kalibrierung von Näherungssensoren (Proximity-Probes) - Mit der neuen Firmware wurden nun auch die lang erwarteten Funktionen zur Kalibrierung Näherungssensoren implementiert.

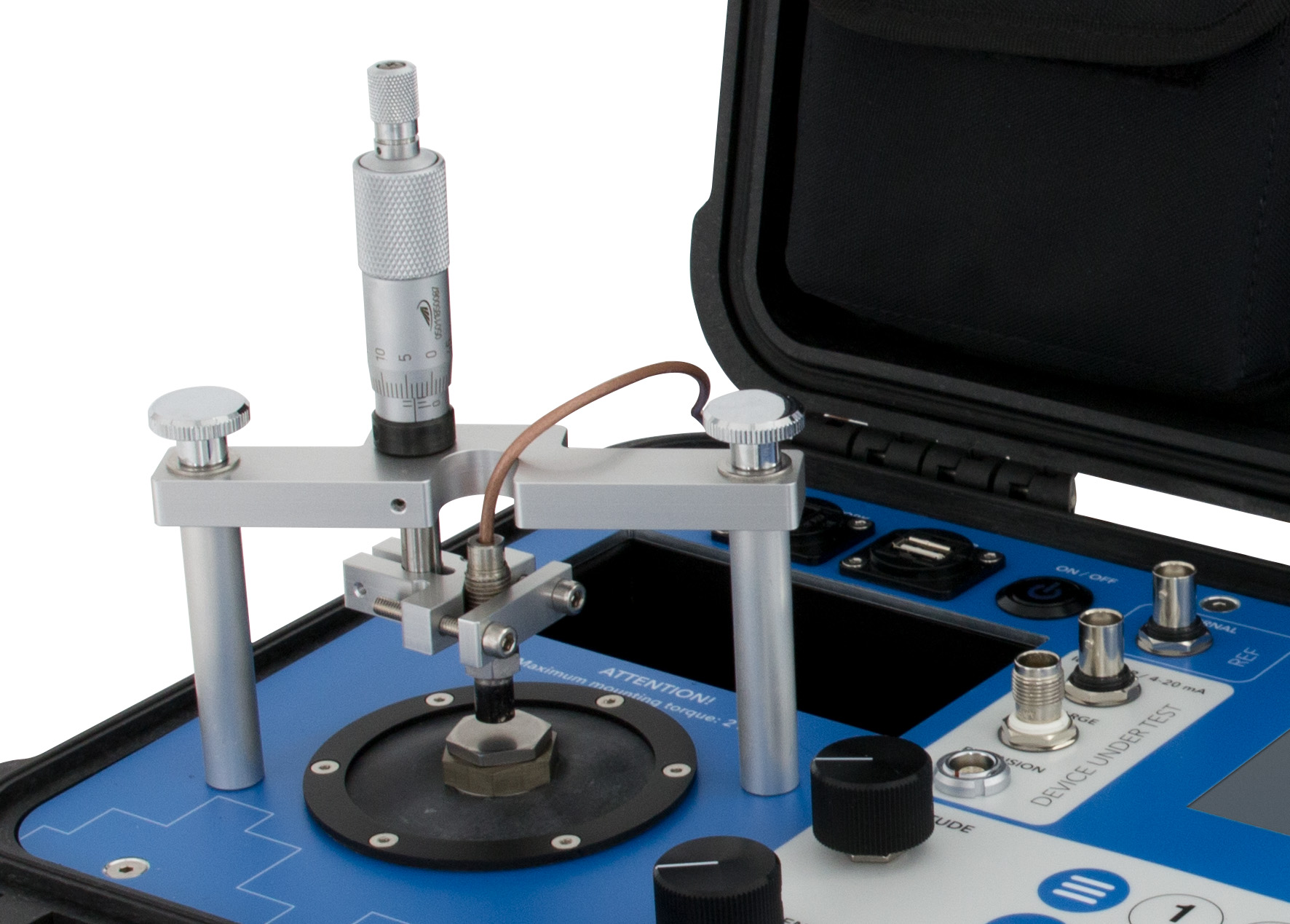

Die optionale Klemmvorrichtung für die Prüflinge, mit der die Nulllage über dem metallischen Target mittels einer Stellschraube genau eingeregelt werden kann.
Mehr erfahren über den CV-10 Prox
Zunächst lassen sich nun die Zielwerte für die Schwingwegamplitude in µm oder mil vorgeben. Die Kalibrierungen (Frequenzpunkte) können entweder manuell oder automatisch (Tabelle von Vorgabewerten) durchgeführt werden.
Kalibrierung von Schwingungssensoren mit 4 … 20 mA Ausgang - Der bereits integrierte Signalkonditionierer für Sensoren mit einem 4 … 20 mA Stromausgang ist nun vollständig nutzbar. Damit lässt sich eine Vielzahl von Sensoren einfach kalibrieren. Je nach Sensortyp können wieder Beschleunigungen oder Schwinggeschwindigkeiten manuell oder automatisiert vorgegeben werden.
Transferkalibrierung des CV-10 - Auch ein Kalibriergerät muss von Zeit zu Zeit kalibriert und ggf. neu justiert werden. Dazu können Sie Ihr CV-10 an SPEKTRA einsenden, wo er umfangreich elektrisch und mechanisch überprüft und kalibriert wird. Da dies für viele Kunden speziell im Ausland ein sehr aufwendiger Weg ist, haben wir eine vereinfachte Kalibrierung und Justage des CV-10 mittels der Funktion Transferkalibrierung geschaffen. Dazu wird ein Transfernormal, also ein genau kalibrierter Referenzbeschleunigungssensor auf dem CV-10 montiert. Die Transferkalibrierung nutzt nun das Transfernormal als Referenzsensor um die mit einer Tabelle übergebenen Frequenzpunkte und Beschleunigungen automatisch anzufahren.
Dank dieser Funktion lässt sich das CV-10 auch unter härtesten Einsatzbedingungen, in denen eine leichte Veränderung des Gerätes mit der Zeit nicht immer vermeidbar ist, regelmäßig und zuverlässig neu justieren.
NB: Wir empfehlen Ihnen, Ihr Gerät regelmäßig professionell kalibrieren zu lassen.
Alle Informationen und Details zur Firmware Version 1.4 finden Sie im Release Note.
