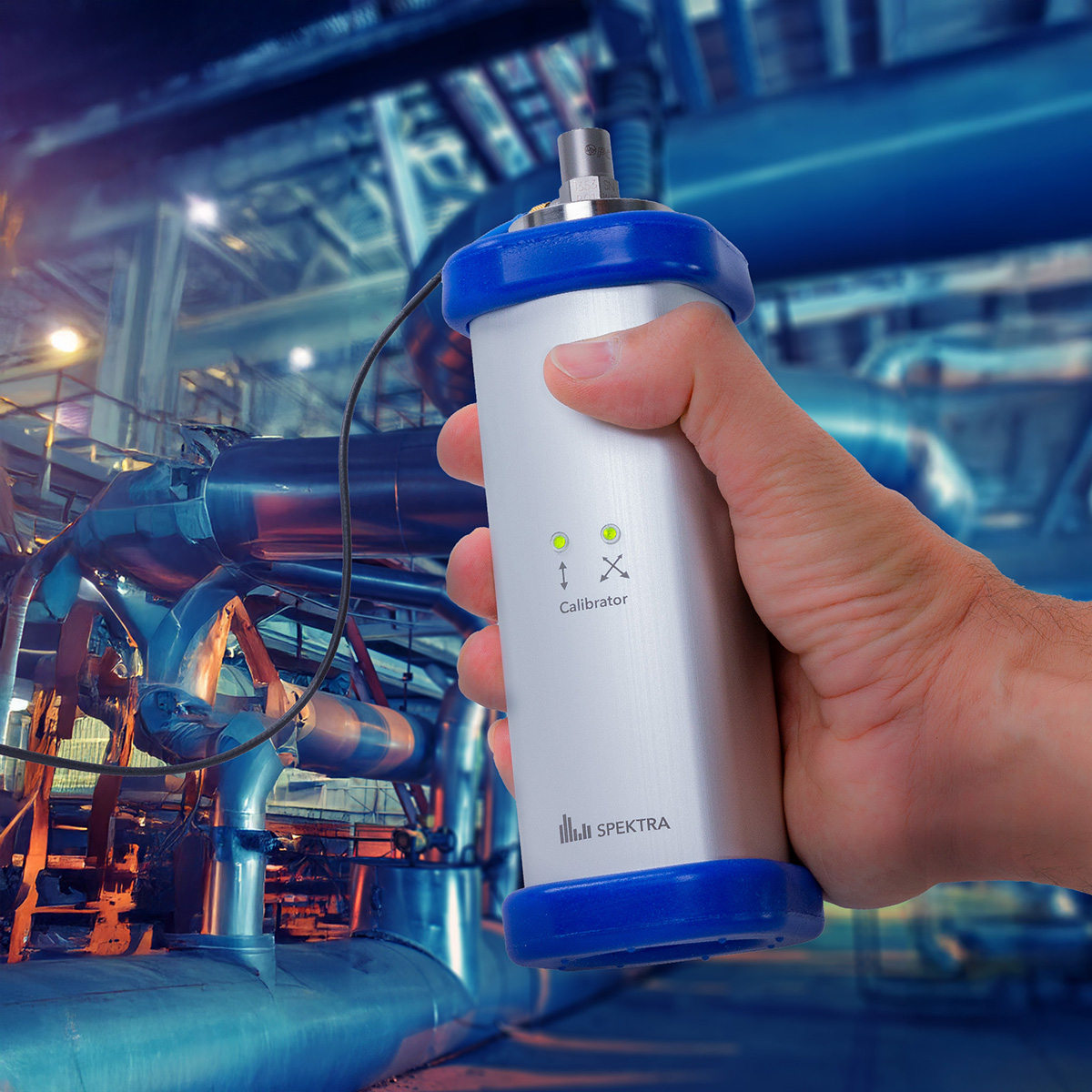

Mobiler Schwingungskalibrator CV-05
Präzise. Handlich. Robust.
Prüfen von Schwingungssensoren und Messketten.
Durch seine technischen Details und das kompakte Design ist der CV-05 unersetzlich für das In-Situ Testen von Humanschwingungsmessgeräten nach ISO 8041. Als handgehaltener Schwingungungskalibrator ist er das perfekte Instrument um z. B. Messketten an Industrieanlagen zu überprüfen.
Features wie die große Sensor-Koppelfläche, der interne Triaxial-Referenzsensor und das robuste Gehäuse zeichnen diesen Handkalibrator ebenso aus wie die benutzerfreundliche Handhabung und die optische Warnung bei zu hohen Querschwingungen.
Jeder Kalibrator wird vor der Auslieferung bei SPEKTRA kalibriert und erhält einen international anerkannten DAkkS-Kalibrierschein.
Zuverlässige Sensor-Überprüfungen überall!
- Vor-Ort Überprüfungen von Humanschwingungsmessgeräten nach ISO 8041
- Inspektion von Sensorverkabelungen in Vibrationstests
- Fehlersuche an Schwingungsmessketten von Maschinen
Präzise
Für die zuverlässige Überprüfung von Schwingungssensoren und Messketten.
Handlich
Kompaktes Design in einem tragbaren Koffer für die mobile Anwendung direkt vor Ort.
Robust
Durch geschütztes, widerstandsfähiges Gehäuse für industrielle Umgebungen geeignet.
Intuitiv
Einfache Handhabung, benutzerfreundliche Bedienung und optische Warnanzeige.
TESTelligence to go!
Für das In-Situ Testen Ihrer Sensoren
"Cleveres Testen" – umgesetzt in einem portablen, hochwertigen Messgerät für ein breites Anwendungsspektrum. Nutzer können Amplituden zwischen 1 m/s² und 10 m/s² je nach gewählter Frequenz (80 Hz / 160 Hz) wählen. Unabhängig von einer Stromquelle vor Ort wird die Spannungsversorgung durch einen integrierten Akku sichergestellt. Durch seine kompakten Abmaße und das geringe Gewicht ist er damit bis zu 12 h mobil einsatzfähig. Die einfache Bedienung über drei Taster und das OLED-Display sowie das Laden über ein USB-Kabel sprechen für die gewohnte Nutzerfreundlichkeit der SPEKTRA-Produkte.
Verbindung schaffen
Funktionsprüfung verschiedener Messgeräte

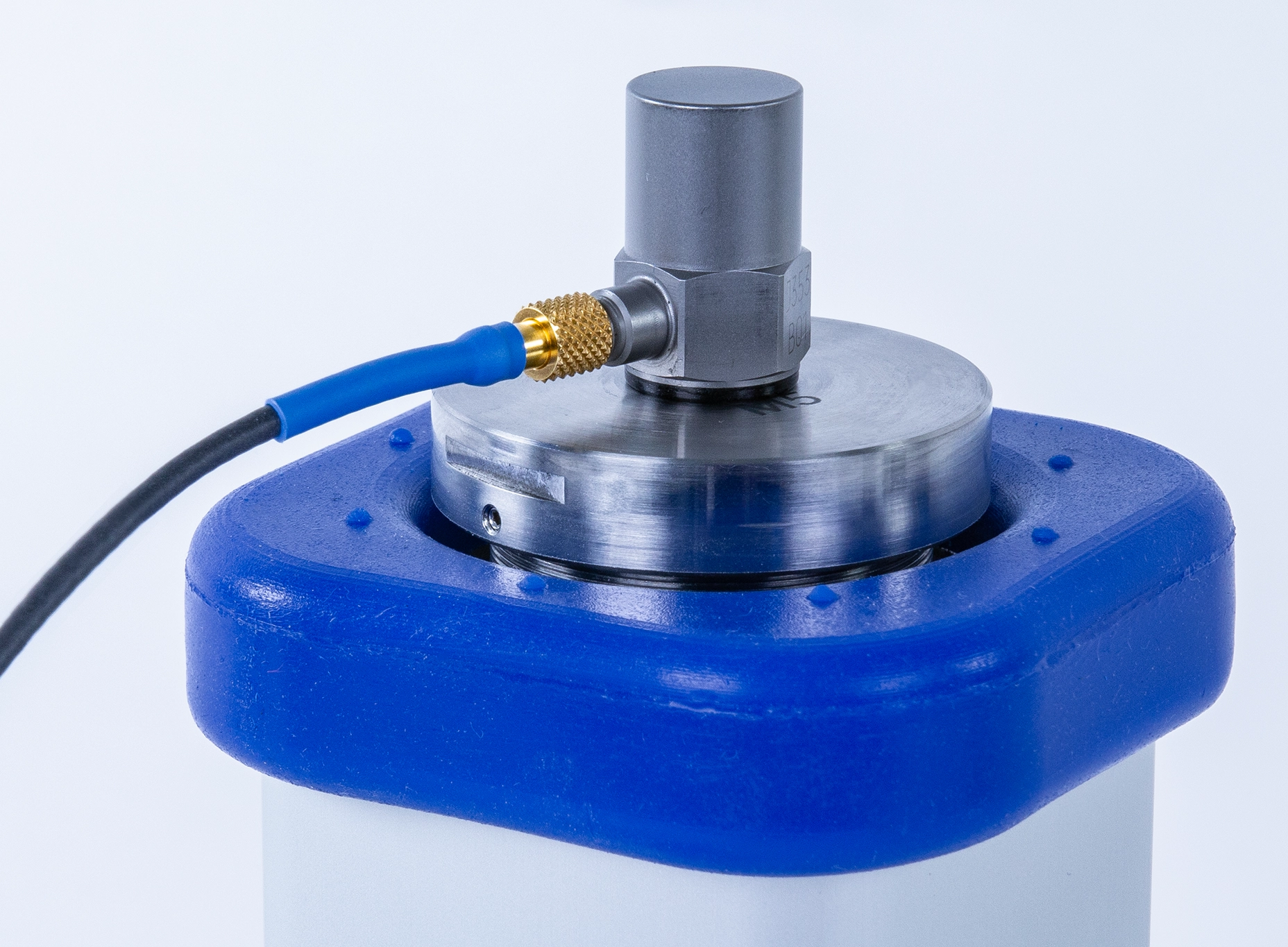

Das ausgewogene Verhältnis zwischen dem als Reaktionsmasse dienenden Gehäuse zur Masse des Prüflings erlaubt es, bis zu 300 g schwere Sensoren zuverlässig zu testen. Durch ein M5-Gewinde können Sensoren schnell und einfach an der Koppelfläche montiert werden. Für eine Bandbreite an unterschiedlichen Prüflingen und für effizientes Testen kann einer der mitgelieferten Standardadapter verwendet werden. Optional bieten wir eine Vielzahl an weiteren Gewinde- und Klebeadaptern an.
Präzise Schwingungsüberprüfung
Für Maschinen, Hand-Arm-Messgeräte und industrielle Sensoren
Der handliche CV-05 ist ideal für in-Situ-Überprüfungen in verschiedensten Anwendungsbereichen. Er unterstützt Sie dabei, zuverlässige und ISO-konforme Messungen durchzuführen und die Einhaltung von Sicherheitsstandards zu gewährleisten.
Zahlen & Fakten
- Frequenz: 79,58 Hz / 159,15 Hz
- Beschleunigung (m/s² RMS): 1; 2; 3; 4; 5; 6; 7; 8; 9; 10
- Schwingweg (μm RMS):
4; 8; 12; 16; 20; 24; 28; 32; 36; 40 (@ 79,58 Hz)
1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (@ 159,2 Hz) - Prüflingsmasse, max.: 300 g / 200 g - je nach Frequenz
- Temperaturbereich: -10 °C...+50 °C
- Abmaße (H×W×L): 168 mm × 65 mm × 65 mm
- Gewicht: 1,25 kg
- Sensormontage: Gewindebohrung M5 × 6 mm
- Stromversorgung: NiMH Akku; 7,2 V / 2,2 Ah (Akku-Betriebszeit bis zu 12 h)
Alles an einem Ort
Schwingungskalibrator und Zubehör werden in einem widerstandsfähigen Koffer geliefert, der den nötigen Schutz beim Transport bietet. So haben Sie immer alles an einem Ort, was Sie für Ihren Test-Alltag benötigen:
- Handkalibrator CV-05
- Mini USB-Kabel und Netzteiladapter zum Laden (5 V / 1 A)
- Gewindestift ¼”-28
- Gewindestift M5
- Gewindestift 10-32
- Klebeadapter
